Güneş Takip Sistemi için Çevirme Tahrikini Nasıl Belirlersiniz?

Aşırı hava koşulları altında döndürme mekanizmasındaki bir arıza, projenin uygulanabilirliğini ve saha güvenliğini doğrudan tehlikeye atar. Güneş takip cihazı tasarımındaki riskler hala olağanüstü derecede yüksek. belirlenmesi Güneş enerjili çevirme sürücüsünün hiçbir zaman basit bir tork hesaplaması değildir. Dinamik rüzgar yüklerinin dengelenmesini, onlarca yıldır devam eden çevresel bozulmayı ve hassas açısal takibi gerektirir. Mühendisler birden fazla değişkeni aynı anda değerlendirmelidir. Hayatta kalmayı garantilemek için yalnızca genel katalog numaralarına güvenemezsiniz. Standart spesifikasyonlar genellikle yerel hava olaylarını göz ardı eder. Bu kılavuz katı bir değerlendirme çerçevesi sağlar. Mühendislerin ve satın alma ekiplerinin kısa listeye alınmasına ve sürücüleri etkili bir şekilde belirlemesine yardımcı oluyoruz. Kritik satın alma kararlarını operasyonel gerçeklere dayandırmayı öğreneceksiniz. Odak noktamız, büyük ölçekli dağıtımlarda uzun vadeli mekanik dayanıklılığı garanti eder.

Temel Çıkarımlar

• Spesifikasyon, operasyonel izleme torkundan ziyade tutma torkuna (hayatta kalma rüzgar yükü) öncelik vermelidir.

• İç yatak mimarisi (çapraz makaralı yatağın kullanılması gibi), sürücünün yüksek devrilme momentleriyle başa çıkma yeteneğini belirler.

• Motor seçimi, dengeleme hassasiyeti ve bakım gerektirir: DC motorlar basit elektronik entegrasyon sunarken, hidrolik sistemler karmaşıklık pahasına ham güç sağlar.

• Gerçek saha ömrü, doğrulanabilir IP değerlerine, özel yağlamaya ve kanıtlanmış boşluk önleyici tasarımlara dayanır.

Güneş Takipli Çevirme Tahrikinin Mühendislik Gerçekleri

Erken arızanın işletme maliyetini açıkça tanımlamalıyız. Döndürme mekanizmalarının sahada değiştirilmesi, herhangi bir güneş enerjisi santralinin Seviyelendirilmiş Enerji Maliyetine (LCOE) ciddi şekilde zarar verir. Uzak bir çölde ağır bir dişli kutusunun değiştirilmesi büyük lojistik engeller gerektirir. Vinç kiralama, uzmanlaşmış işgücü ve enerji üretimi kaybı çok büyük mali zorluklara neden oluyor. Sadece bir ekipman satın almıyorsunuz. Kesintisiz site işleyişine yatırım yapıyorsunuz.

Doğru şekilde belirlenmiş bir sürücünün günlük olarak tutarlı dönüş doğruluğu sağlaması gerekir. Bu hassasiyet, yıl boyunca güneş paneli verimliliğini maksimuma çıkarır. Ayrıca 20-25 yıllık bir kullanım ömrü boyunca şiddetli, öngörülemeyen çok yönlü kuvvetlere dayanması gerekir. Aşırı meteorolojik anormallikler için tasarım yapıyorsunuz. Fırtınalar sert ve hızlı vurdu. Sürücü, bu olaylar sırasında tek yapısal dayanak görevi görür.

Tek ve çift eksenli sistemler arasında dikkatli bir ayrım yapmalıyız. Tek eksenli izleyiciler güneşi doğudan batıya takip eder. Çift eksenli sistemler, özel çift eksenli mekanizmalar gerektirir. Dikey ve yatay stres faktörlerini aynı anda birleştirmeyi yönetirler. Güneş takipli bir döner tahrik, sürekli döngüsel yükleme altında çalışır. Bu, uygun olmayan boyutta malzeme aşınmasını hızla hızlandırır.

• Dönme Doğruluğu: Panellerin güneşe en uygun açıyı korumasını sağlar.

• Hayatta Kalma Kapasitesi: Ani mikro patlamalara veya yoğun kar yüklerine karşı dayanıklıdır.

• Ömür Beklentisi: Tesisin 25 yıllık mali modeliyle eşleşir.

Yük Kapasitesinin Değerlendirilmesi: Tutma Torku ve İzleme Torku

Mühendisler spesifikasyon aşamasında sıklıkla izleme torku ile tutma torkunu karıştırırlar. İzleme torku dinamik yükü temsil eder. Normal hava koşullarında diziyi hareket ettirmek için gereken ham kuvvettir. Bu metrik genellikle düşük ve oldukça öngörülebilir olmaya devam ediyor. Bunu dizinin dengeli ağırlığını ve beklenen yatak sürtünmesini kullanarak hesaplarsınız.

Tutma torku kritik statik yükü temsil eder. Nihai hayatta kalma ölçütü olarak hareket eder. Sürücünün sistemi güvenli bir şekilde yerine kilitleme kapasitesini tanımlar. Şiddetli rüzgar olayları veya yoğun kar birikimi bu yapısal sınırı agresif bir şekilde test eder. Yüksek tutma torku panellerin kontrolden çıkmasını önler.

Devrilme momenti kapasitesi, mühendislik açısından eşit dikkat gerektirir. Büyük panel dizileri rüzgarı tıpkı dev tekne yelkenleri gibi yakalar. Bu, merkezi tork tüpü boyunca devasa bir kaldıraç kolu etkisi yaratır. Ortaya çıkan kuvvet doğrudan dişli kutusu mahfazasına aktarılır. Bu aşırı bükülme momentlerine güvenli bir şekilde dayanabilecek sürücüleri belirlemelisiniz.

Tutma torkunu gereğinden az belirtme eğiliminden kaçının. Ön tedarik maliyetlerinden tasarruf etmek çoğu zaman daha sonra ciddi mekanik arızalara yol açar. Şiddetli fırtına olayları, küçük boyutlu dişlileri kolayca tamamen sıyırır. Bu hatayı erken aşamadaki hizmet ölçeğindeki dağıtımlarda sıklıkla görüyoruz. Her zaman en kötü senaryoya göre tasarım yapın.

İç Mekaniğin Değerlendirilmesi: Dişli ve Rulman Seçimi

Vites seçimi şiddetli fırtınalar sırasında sistemin stabilitesini belirler. Mühendisler kapalı sonsuz dişlileri standart düz dişlilere göre değerlendirmelidir. Sonsuz dişliler doğası gereği güvenilir bir kendi kendine kilitleme özelliği sağlar. Ani şiddetli rüzgarlarda geri sürüşü önlemek için idealdirler. Düz dişliler daha yüksek çalışma verimliliği sunar ancak yeterli kilitleme kapasitesine sahip değildir. Rüzgar, düz dişlileri kolayca geriye doğru zorlar.

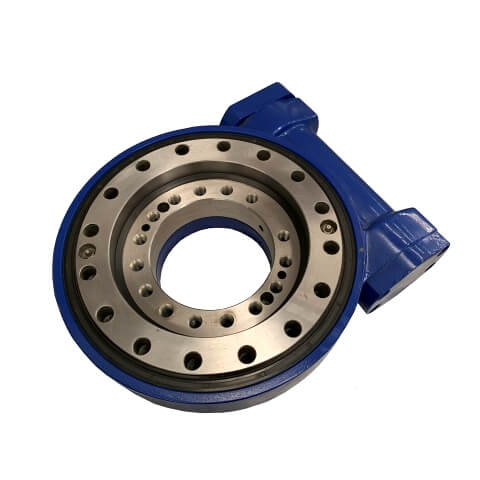

Premium mekanizmalar sıklıkla özel iç yatakları kullanır. Çapraz makaralı rulman, çok büyük yapısal talepleri zahmetsizce karşılar. Eş zamanlı radyal, eksenel ve moment yüklerini standart bilyalı rulmanlardan çok daha iyi işlerler. Silindirler birbirine dik olarak düzenlenmiştir. Bu benzersiz geometri, kasanın içindeki mikroskobik yapısal sapmaları önler. Bu tür sapmalar kaçınılmaz olarak zamanla dişlilerin eşit olmayan şekilde aşınmasına neden olur.

Mekanik boşluğu yönetmek başka bir kritik mühendislik görevidir. Aşırı boşluk, günlük izleme doğruluğunu ciddi şekilde azaltır. Aynı zamanda tehlikeli "rüzgar dalgalanmasına" da izin verir. Çırpınan paneller fırtınalar sırasında şiddetli bir şekilde titreşir. Bu, tüm çelik yapıdaki mekanik yorulmayı hızlandırır. Hassas işleme bu boşluğu önemli ölçüde en aza indirir. Yüksek kaliteli sürücüler, geri tepmeyi sıkı ark dakikası eşiklerinin altında tutar.

Doğru Motor Konfigürasyonunun Seçilmesi

Motor seçimi uzun vadeli bakım döngülerini büyük ölçüde etkiler. Aşağıda ana çözüm kategorilerini ve bunların değiş tokuşlarını özetliyoruz.

1. Doğru Akım (DC) Yapılandırmaları

   DC motor çevirme sürücüsü, güneş enerjisi uygulamaları için mutlak endüstri standardı olmayı sürdürüyor. İzleyicinin kontrol elektroniğine kusursuz bir şekilde entegre olurlar. Gücü doğrudan güneş panelinden veya yerel bir pil sisteminden alıyorlar. Olağanüstü yüksek izleme hassasiyeti sunarlar. Bununla birlikte, fırçalanmış çeşitler fiziksel fırça aşınmasına karşı duyarlı olmaya devam etmektedir. Fırçasız modeller aşınmayı ortadan kaldırır ancak daha karmaşık elektronik kontrolörler gerektirir.

2. Hidrolik Yapılandırmalar

   Hidrolik motor çevirme tahriki, son derece spesifik ağır hizmet rollerine hizmet eder. Olağanüstü güç yoğunluğu sunarlar. Ağır dinamik yükler altında devasa, hizmet ölçeğinde dizileri kolaylıkla hareket ettirirler. Ancak uygulama önemli riskler taşır. Yüksek bakım masrafı gerektirirler. Sıvı sızıntıları ciddi çevresel tehlikeler oluşturur. Karmaşık pompa ve hortum yönlendirmesi genellikle merkezi olmayan izleyici sıraları için ideal değildir.

3. Alternatif Akım (AC) Yapılandırmaları

   AC motorlar belirli şebekeye bağlı kurulumlara mükemmel şekilde uyar. Varsayılan olarak sabit bir hızda çalışırlar. Bu, DC eşdeğerlerinin sunduğu değişken kontrolle keskin bir tezat oluşturuyor. Yerelleştirilmiş hız yönetimi için özel invertörlere ihtiyaç duyarlar. Bakım genellikle düşüktür ancak ilk elektrik entegrasyon maliyetleri daha yüksek olabilir.

Çevresel Dayanıklılık ve Uyumluluk Standartları

Dış mekan konuşlandırmaları ekipmanı acımasız bir bozulmaya maruz bırakır. Giriş Koruması (IP) derecelendirmeleri kesinlikle tartışılamaz. IP65, mutlak minimum kabul edilebilir temel çizgi olarak hizmet eder. Çöl ortamları için IP66 veya IP67 derecelerini şiddetle öneriyoruz. Yüksek tozlu alanlar iç contaları hızla tahrip eder. Kum girişi hassas dişlilere karşı zımpara kağıdı gibi davranır.

Termal genleşme ve yağlama özel dikkat gerektirir. Uygulama gerçekleri, standart kullanıma hazır gresin başarısız olacağını kanıtlıyor. Standart gres dondurucu kış sıcaklıklarında katılaşır. Ayrıca yaz sıcağının en yoğun olduğu zamanlarda kanar. Geniş sıcaklıkta sentetik yağlayıcılar kullanan sürücüleri belirtin. Poliüre bazlı sentetik gresler genellikle aşırı ortamlarda en iyi performansı gösterir.

Korozyon direnci doğrudan çalışma ömrünü uzatır. Satın almadan önce konut malzemelerini titizlikle değerlendirin. Optimum toz boya kalınlığı konusunda ısrar edin. UV ışınlarına dayanıklı dış yalıtım malzemeleri talep edin. Nem ve ultraviyole radyasyon, kalitesiz plastikleri aylar içinde parçalar. Bu unsurlar, 25 yıllık başarılı bir dış mekan kurulumu için hala vazgeçilmezdir.

Kısa Listeye Alma ve Doğrulama: Tedarik İçin Sonraki Adımlar

Tedarik ekipleri tam tedarikçi şeffaflığı talep etmelidir. Tork sınırlarını korumak için ham test verilerini isteyin. Simüle edilmiş hızlandırılmış yaşam döngüsü testi sonuçlarını isteyin. Pazarlama iddiaları alanın hayatta kalmasını garanti etmez. Saygın üreticiler memnuniyetle mühendislik test raporları sunar. Bu belgeleri yapı mühendislerinizle birlikte inceleyin.

Erkenden sıkı bir prototip oluşturma aşamasını başlatın. Başlangıçta sınırlı sayıda sürücü satın almanızı öneririz. Onları yerinde gerçek dünya çevresel stres testine tabi tutun. Performanslarını en az bir şiddetli hava mevsimi boyunca izleyin. Bunu, son Malzeme Listesini (BOM) standartlaştırmadan önce yapın. Hizmet ölçeğinde kullanıma sunma, küçük mühendislik kusurlarını katlanarak büyütür.

Garanti kısıtlamalarını dikkatlice inceleyin. Üretici garantisini neyin geçersiz kıldığını tam olarak anlayın. Kaçırılan yağlama aralıkları genellikle kapsamı anında geçersiz kılar. İzleyiciyi belirli yüksek rüzgar hızlarında çalıştırmak da geçersiz hükümleri tetikleyebilir. Devasa sermaye yatırımınızı korumak için ayrıntılı bilgileri okuyun.

Çözüm

Güneş enerjisiyle çevirme mekanizmasının belirlenmesi, risk azaltma konusunda sıkı bir uygulama olmaya devam ediyor. Mühendisler kararlarını varsayımlardan ziyade doğrulanabilir verilere dayandırmalıdır. Genel boyutlandırma yöntemlerinden tamamen kaçının. Projenizin hayatta kalması yapısal dayanıklılığa bağlıdır.

• Tutma torku gereksinimlerinizi tam olarak yerel en yüksek rüzgar verilerine göre hizalayın.

• Ekibinizin gerçek bakım kapasitesine göre en uygun motor tipini seçin.

• Titiz çevresel sızdırmazlık ve özel geniş sıcaklıkta yağlama konusunda ısrar edin.

• Nihai satın alma emirlerini vermeden önce tepki önleme mekanizmalarını doğrulayın.

Bugün doğrudan uzman bir uygulama mühendisine danışın. Dizinizin özel devrilme momenti hesaplamalarını iyice inceleyin. Projenizin ömrünü güvence altına alın ve operasyonel çıktınızı en üst düzeye çıkarın.

SSS

S: Döner tahrik ile döner yatak arasındaki fark nedir?

C: Sürücü eksiksiz, kapalı bir ünitedir. Bir yatağı, bir dişli mekanizmasını ve koruyucu bir mahfazayı birleştirir. Hemen motor bağlantısına hazırdır. Bir rulman basitçe iç dönme bileşenidir. Doğrudan otomasyon için gerekli olan dış muhafaza ve entegre dişlilerden yoksundur.

S: Güneş takip cihazları için kendiliğinden kilitlenen bir donanım neden gereklidir?

C: Kendiliğinden kilitlenen dişliler, dış kuvvetlerin sistemi geriye doğru döndürmesini önler. Şiddetli rüzgarlar panelleri kolayca hizadan çıkarır. Kendiliğinden kilitlenen bir sonsuz dişli, bu geri sürüşe doğal olarak direnir. Bu, yalnızca hassas elektronik motor frenlerine güvenmeden yapıyı korur.

S: Güneş takipli döner tahrikin ne sıklıkta bakıma ihtiyacı vardır?

C: Bakım, büyük ölçüde ünitenin IP derecesine ve yağlama tipine bağlıdır. Birinci sınıf yalıtımlı üniteler minimum düzeyde müdahale gerektirir. Tipik bakım, yıllık olarak görsel mühür denetimlerini içerir. Gresleme aralıkları yılda bir kez ile ünitenin tüm kullanım ömrü boyunca tamamen bakım gerektirmeyen bir aralıkta değişir.

S: Bir sürücü çift eksenli izleyiciyi yönetebilir mi?

C: Hayır. Çift eksenli izleme, iki ayrı düzlemde hareket etmeyi gerektirir. Özel çift eksenli mekanizmalara ihtiyacınız var. Alternatif olarak, birlikte çalışan iki ayrı tek eksenli ünite kullanabilirsiniz. Biri yatay azimut açısını kontrol eder. Diğeri dikey yükseklik açısını yönetir.
