Yönetilmeyen kum üretimi, modern petrol ve gaz operasyonlarında son derece yüksek riskler yaratmaktadır. Aşındırıcı katılar yüzeye akar ve ekipmanın hızla aşınmasına neden olur. Bu hafifletilmemiş giriş doğrudan planlanmamış üretken olmayan zamana (NPT) yol açar. Sonuçta uzun vadeli kuyu ömründen ödün verir. Operatörler bu yıkıcı parçacıkları erkenden kontrol etmek için büyük bir baskıyla karşı karşıyadır.
Sağlam bir kum filtresi sistemi, temel bir uyumluluk gereksiniminden çok daha fazlasını sağlar. Savunmasız alt varlıklar için mutlak kritik savunma hattı görevi görür. Bu varlıklar arasında hassas bobinler, karmaşık valfler ve birincil ayırma birimleri yer alır. Uygun filtreleme, bu altyapıyı erken geri akış aşamalarında hızlı bozulmaya karşı korur.
Bu makale objektif, mühendislik odaklı bir çerçeve sunmaktadır. Zorlu operasyonel gerçeklere dayanarak yüzey ve kuyu başı filtreleme çözümlerini değerlendiriyor ve kısa listeye alıyoruz. Faz dinamikleri, mikron derecelendirmeleri ve katı uyumluluk standartlarında nasıl gezineceğinizi öğreneceksiniz. Bu hedefe yönelik bilgi, optimum akışı ve saha güvenliğini korumak için gereken ekipmanı tam olarak seçmenize yardımcı olur.
Doğru kum filtre sisteminin seçilmesi, parçacık boyutu yakalama verimliliğinin kabul edilebilir basınç düşüşü limitleriyle dengelenmesini gerektirir.
Farklı ekstraksiyon ortamları (örneğin, yatay ve dikey kuyular), siklonik kum giderme sistemleri ve mekanik filtre filtreleri arasındaki seçimi belirler.
API kuyu başı ekipmanına yönelik endüstri standartlarına uygunluk, geri akış ve test aşamaları sırasında basıncın güvenli bir şekilde muhafaza edilmesini sağlamak açısından tartışılamaz.
Aşındırıcı katılar kritik yüzey altyapısını hiçbir uyarıda bulunmadan tahrip eder. Rezervuar kumu yüksek hızlarda hareket ettiğinde tam olarak endüstriyel bir kumlama makinesi gibi davranır. Metali valfin iç bileşenlerinden agresif bir şekilde soyar. Boru hattı duvarlarını zamanla sürekli olarak bozar. Şok trim profillerini birkaç saat içinde yok eder. Bu mikro düzeydeki aşınmalar hızla makro düzeydeki operasyonel arızalara dönüşmektedir.
Erken valf değişimiyle karşı karşıya kalabilirsiniz veya tehlikeli boru hattı aşınmasıyla karşılaşabilirsiniz. Her iki senaryo da beklenmedik tesis kapanmalarına neden olur. Saha ekipleri harap ekipmanı değiştirmek için çabalarken değerli üretim zamanınızı kaybedersiniz. Bu nedenle, sorunun mikron düzeyinde tanımlanması, büyük onarım çabalarından tasarruf sağlar.
Başarıyı tanımlamak gerçekçi operasyonel parametreler gerektirir. Başarılı bir uygulama yalnızca kumu engellemekle kalmaz. Hedef akış hızlarınızı istikrarlı bir şekilde korur. Spesifik hedef mikron boyutunuz için %95"in üzerinde ayırma verimliliğine ulaşır. Herhangi bir fiziksel donanımı değerlendirmeden önce bu temel performans ölçümlerini oluşturmalısınız.
En İyi Uygulama: Her zaman kum bypass'ı için kabul edilebilir bir temel oluşturun. Aşağı yöndeki ayırıcılarınızın tam olarak ne kadar ince malzemeyi güvenli bir şekilde işleyebileceğini tanımlamak için rezervuar mühendisleriyle birlikte çalışın.
Burada kanıta dayalı bir gerçeklik kontrolü uygulamamız gerekiyor. Hiçbir cihaz, ciddi akış kısıtlamasına neden olmadan ince parçacıkları %100 yakalayamaz. Akışı tamamen tıkarsanız üretim tamamen durur. Nihai hedef, optimize edilmiş risk azaltımını içerir.
Mutlak mükemmelliğe ulaşamazsınız. Katıları, aşağı yöndeki ekipmanınızın güvenli bir şekilde tolere edebileceği bir seviyeye kadar yönetmelisiniz. Her bir toz parçacığını yakalamaya çalışmak genellikle filtrenin hızla körlenmesiyle sonuçlanır. Bu, baypas vanalarını açmaya zorlayarak, hassas tesisinize doğrudan yoğun bir kum dalgası gönderir.
Mühendisler genellikle yüzey kumu yönetimi için iki ana kategoriye güvenirler. Her kategori, katıları üretim akışından izole etmek için farklı fiziksel prensipler kullanır. Bu mekanizmaları anlamak, spesifik aşama dinamiğiniz için doğru aracı devreye almanızı sağlar.
Mekanik elek filtreleri, fiziksel tel ağları veya delikli elekleri kullanır. Sıvı bariyerden geçerken katıları doğrudan yakalarlar. Sıvı, dokuma boşluklardan kayar ve aşındırıcı parçacıkları elek yüzeyinde sıkışıp bırakır.
Bu üniteler hassas, mikron seviyesinde filtrelemede mükemmeldir. Resmi kuyu testi uygulamaları sırasında olağanüstü iyi performans gösterirler. Operatörler son derece öngörülebilir kum boyutlarıyla karşı karşıya kaldıklarında bunlara büyük ölçüde güveniyorlar. Çift hazneli petrol sahası kum filtresi sürekli, kesintisiz çalışmaya olanak tanır. Aktif üretim diğerinden güvenli bir şekilde geçerken bir odayı izole edip temizleyebilirsiniz.
Ancak bunların farklı operasyonel sınırlamaları vardır. Mekanik elekler kör olmaya veya hızlı tıkanmaya karşı oldukça hassastır. Ani bir kum dalgası meydana gelirse ağ anında tıkanır. Bu senaryo, toplam akışın durmasını önlemek için yüksek düzeyde mühendislik gerektiren bypass tasarımlarını gerektirir.
Siklonik sistemler tamamen farklı fiziksel prensiplerle çalışır. Merkezkaç kuvveti bu sistemlere güç verir. Daha ağır katıları gelen sıvı akışından ayırmak için bu kuvveti kullanırlar. Sıvı karışımı özel olarak tasarlanmış bir koninin içinde hızla döner. Ağır kum, alt akümülatör bloğuna dışarı ve aşağıya doğru düşer. Temiz sıvı üst girdaptan yukarı doğru çıkar.
Bu üniteler yüksek hacimli sıvı veya gaz taşıma için en iyisidir. Erken geri akış aşamalarında pede hakimdirler. Şiddetli, öngörülemeyen yavaşlamayı kolayca yönetirler. Sisteminizde çok büyük basınç düşüşleri yaratmadan bu sağlam ayırma işlemini gerçekleştirirler.
Birincil sınırlamaları parçacık boyutu yakalamayı içerir. Ultra ince parçacıklar üzerinde önemli ölçüde daha az etkilidirler. Ayrıca yüksek viskoziteli ağır petrol akıntılarında da son derece mücadele ediyorlar. Sıvının kalınlığı merkezkaç kuvvetlerinin kumu etkili bir şekilde ayırmasını engeller.
Özellik | Mekanik Elek Filtreleri | Siklonik Desander Sistemleri |
|---|---|---|
Ayırma Mekanizması | Fiziksel bariyer (Örgü/Ekran) | Merkezkaç kuvveti |
En İyi Uygulama | Kuyu testi, ince kum, öngörülebilir akış | Erken geri akış, yüksek hacimli, ciddi yavaşlama |
Basınç Düşüşü (ΔP) | Ekranlar tıkandıkça istikrarlı bir şekilde artıyor | Genel olarak sabit kalır |
Bakım Türü | Manuel ekran çıkarma ve yıkama | Akümülatör blöfü / yıkanması |
Sınırlamalar | Hızlı körleme, yüksek el emeği | Zayıf ultra ince yakalama, yüksek viskozitede başarısız olur |
Çok fazlı akış yönetimi, tüm ekipman seçiminizi belirler. Gaz, sıvı ve çok fazlı akışlar basınç altında çok farklı davranır. Gaz hızla genişler. Sıvılar ağır kinetik momentum taşırlar. Yavaşlama agresif çekiç etkilerine neden olur. Yüzey ekipmanı kuyunun spesifik faz profiline mükemmel şekilde uyum sağlamalıdır.
Gaz kuyusu test ekipmanını entegre ederken operatörler benzersiz, yüksek riskli zorluklarla karşı karşıya kalır. Yüksek hızlı gaz geri tepmeleri, ince kumu ses hızına yakın hızlarda taşır. Bu aşındırıcı karışım korumasız iç yüzeyleri dakikalar içinde yok eder. Gazın baskın olduğu bu ortamlarda hayatta kalabilmek için sağlam çarpma plakaları ve sertleştirilmiş iç kısımlar seçmelisiniz.
Deneysel verileri kullanarak gerekli ağ boyutunu belirlemelisiniz. Çekirdek örnek verileri, formasyonunuzun tam jeolojik yapısını ortaya koyuyor. İlk geri akışlı elek analizi aynı zamanda kesin parçacık ölçümleri sağlar. Ekran boyutunuzu belirlemek için bu sayılara güvenirsiniz.
Filtrasyon hassasiyetini operasyonel risklere karşı sürekli dengelemelisiniz. Çok ince bir ağ, ekranın hızlı tıkanmasına neden olur. Çok kaba bir ağ, yıkıcı parçacıkların geçmesine izin verir.
Yaygın Hata: Koruyucu gibi göründüğü için körü körüne 100 mikronluk bir ekran belirlemek. Formasyon öncelikle 150 mikronluk kum üretiyorsa, 100 mikronluk elek anında tıkanır. Mesh'i daima elek analiz raporunuzla tam olarak eşleştirin.
Yatay kuyular, kum üretimi açısından dikey kuyulardan büyük ölçüde farklılık gösterir. Yatay sondaj sıklıkla birden fazla doğal kırıkla kesişir. Yanallar çok daha büyük rezervuar alanlarını boşaltır. Doğal olarak daha fazla formasyon ince maddesini sıvı akışına doğru harekete geçirirler. Frak kum da uzun süreler boyunca agresif bir şekilde geri akar.
Yatay kuyu yaşam döngüsünün tamamı boyunca sürekli kum üretimi görüyorsunuz. Dikey kuyularda genellikle temizlemeden önce ilk tamamlanan kum patlamaları görülür. Bu nedenle yatay kuyular kalıcı, ağır hizmet tipi yüzey yönetim stratejileri gerektirir. Yalnızca geçici kuyu içi ekranlara güvenemezsiniz. Sağlam yüzey altyapısı zorunlu hale geliyor.
Yüksek basınç, yüksek sıcaklık (HPHT) koşulları sıkı üretim standartları gerektirir. Her şeyden önce basınçlı kap bütünlüğünü garanti etmelisiniz. Güvenliği ihlal edilmiş bir gemi, saha personeli için ciddi güvenlik tehlikeleri oluşturur.
Yüksek dereceli seçmelisiniz API kuyu başı ekipmanını . API 6A, sıkı metalurji ve basınç testi gerekliliklerini zorunlu kılar. Kuyu başı ve ağaç ekipmanlarının tasarımını doğrudan yönetir. Yaygın basınç sınıfları arasında 5.000 psi, 10.000 psi ve 15.000 psi bulunur. ASME Bölüm VIII ana basınçlı kap gövdesi için geçerlidir.
Malzeme seçimi çok önemlidir. Ekşi gaz ortamları hidrojen sülfürü (H2S) ortaya çıkarır. H2S, standart çelikte hızlı sülfit stres çatlamasına neden olur. NACE MR0175 uyumluluğu, çelik alaşımlarının bu ölümcül çatlamaya tamamen karşı koymasını sağlar.
Fiziksel alan kısıtlamalarınızı her zaman planlama aşamasının başlarında değerlendirin. Ağır ekipmanınızın genel modülerliğini dikkatlice değerlendirin. Uzak kuyu pedleri genellikle büyük, düz beton temellerden yoksundur.

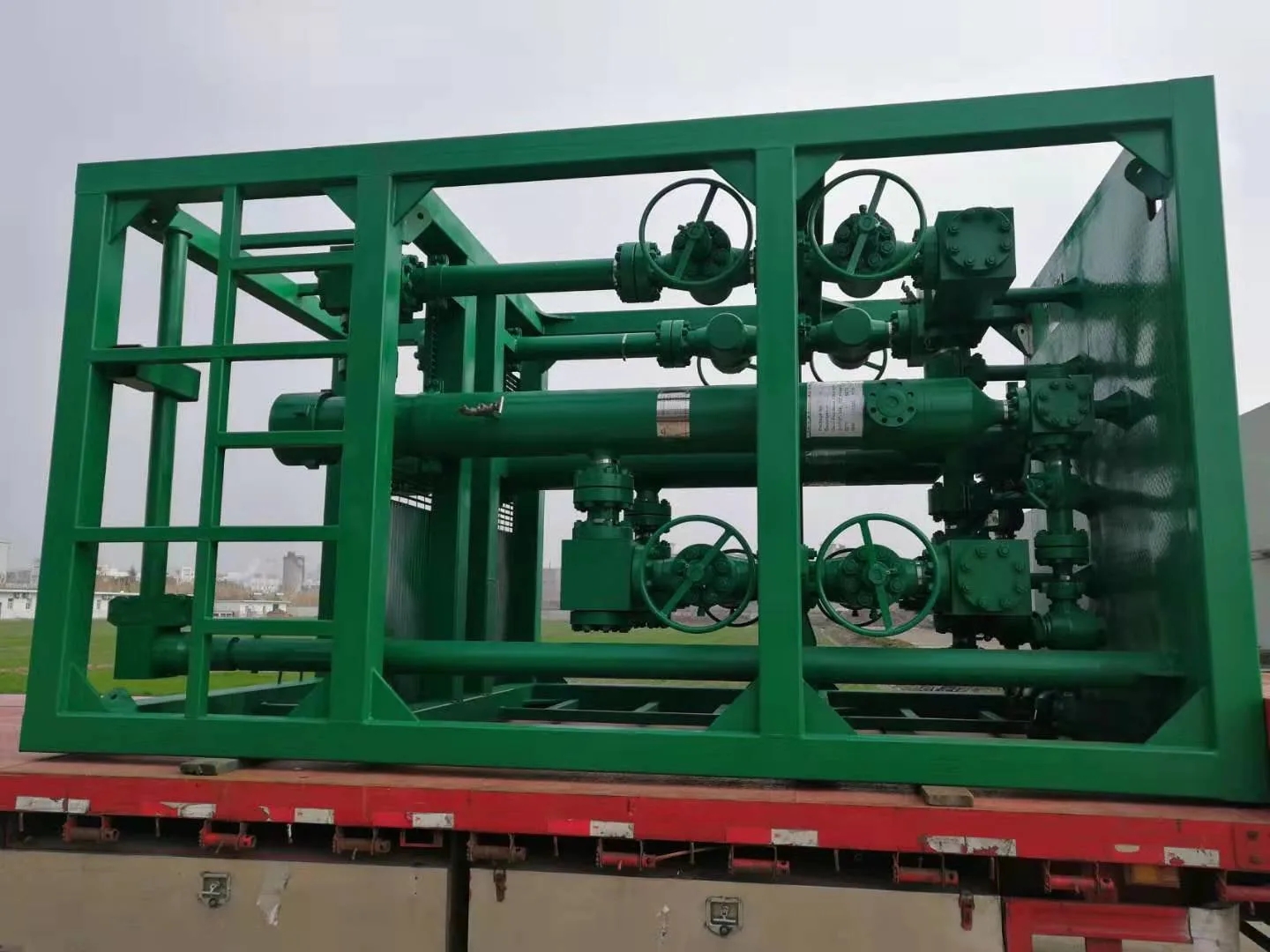

Kızağa monteli sistemler burada çok büyük avantajlar sunuyor. Bir kızak, tüm valfleri, baypas devrelerini ve yapısal destekleri tek bir çelik çerçeve üzerinde paketler. Bu modüler bırakırsınız . petrol makinesini hızla sahaya Akış hatlarını doğrudan bağlarsınız. Bu yaklaşım, saha kaynağını en aza indirir ve donanım süresini büyük ölçüde hızlandırır. Geçici test kampanyaları için donanım kapatma prosedürlerini basitleştirir.
Mekanik filtreler doğal olarak akış hattınızda basınç düşüşlerine neden olur. Bu ΔP"yi sürekli izlemelisiniz. Operatörler giriş ve çıkış portlarına diferansiyel basınç göstergeleri yerleştirir. Temiz bir mekanik ekran minimum ΔP gösterir.
Kum biriktikçe ΔP sürekli olarak yükselir. Ani yükselişler ciddi ekran tıkanmasını gösterir. Yapısal ekran arızası oluşmadan önce bakımı tetiklemeniz gerekir. Artan basıncı görmezden gelirseniz fiziksel ekran çöker. Çöken bir elek, sıkışan tüm kumu anında serbest bırakarak jikle manifoldunu bozar.
Bir sistem seçerken sahadaki çalışma saatlerini dikkatlice karşılaştırın. Bir yıkanması kum giderme sisteminin çok az zaman alır. Bir operatör alt akümülatör vanasını açar. Sıkışan kum dakikalar içinde muhafaza kutusuna düşüyor. Üretim nadiren durur.
Bunun tersine, çift hazneli bir mekanik ünitenin açılması ve temizlenmesi yoğun el emeği gerektirir. Bir tencereyi izole ediyorsunuz. Sıkışmış tüm basıncı güvenli bir şekilde boşaltırsınız. Ağır çelik kapağın cıvatasını açıyorsun. Dahili ekranı manuel olarak çekersiniz. İyice temizlersiniz. Lastik contaları değiştiriyorsunuz. Bu süreç saatler alır ve mürettebatı operasyonel tehlikelere maruz bırakır.
Satın almadan önce genel sistem ömrünü değerlendirin. Yüksek hızlı kum, korunmasız çeliği hızla yok eder. Kurbanlık aşınma plakaları içeren tasarımları arayın.
Gelen aşındırıcı karışım ilk önce bu plakalara çarpar. Plakalar yıkıcı kinetik enerjiyi güvenli bir şekilde emer. Tasarım gereği zamanla yıpranırlar. Planlanmış geri dönüşler sırasında bunları kolayca değiştirebilirsiniz. Değiştirilebilir dahili kesici uçlar büyük çaba tasarrufu sağlar. Ana basınçlı kap gövdesini kalıcı, onarılamaz hasarlardan korurlar.
Doğru birimin seçilmesi yapılandırılmış, mantıksal bir yaklaşım gerektirir. Donanım seçeneklerinizi etkili bir şekilde daraltmak için bu adım adım matrisi izleyin.
Akış Parametrelerini Haritalayın: Hem gaz hem de sıvı fazlar için beklenen maksimum akış hızlarınızı tanımlayın. Tahmini gaz-petrol oranınızı (GOR) belirleyin.
Basınç Sınırlarını Belirleyin: Yüzey paketi boyunca izin verilen maksimum basınç düşüşünüzü hesaplayın. Bu düşüşün kuyunun doğal akışını bozmadığından emin olun.
Saha Kısıtlamalarını Değerlendirin: Kuyu alanınızdaki mevcut fiziksel ayak izini ölçün. Kompakt, modüler bir kızağa mı ihtiyacınız var, yoksa genişleyen manifoldlar için alanınız mı var, buna karar verin.
Parçacık Verilerini Analiz Edin: Elek analizini gözden geçirin. Siklonik bir ünitenin toplu olarak kaldırılmasına mı yoksa mekanik bir ekranın hassas şekilde yakalanmasına mı ihtiyacınız olduğuna karar verin.
Satıcı değerlendirmesi sıkı bir inceleme gerektirir. Açık ve ampirik performans eğrileri sunan üreticilere öncelik verin. Genel pazarlama broşürlerini kabul etmeyin. Yerelleştirilmiş saha desteği talep edin. Geri akış sırasında ekran yırtılırsa hemen değiştirilmesi gerekir. Yurtdışı kargo için haftalarca bekleyemezsiniz.
Bir sonraki eyleminiz belirli veri günlüklerinin talep edilmesini içerir. Satıcılardan ayrıntılı vaka çalışmaları isteyin. Bu çalışmaları tam kuyu parametrelerinizle eşleştirin. Satıcının spesifik derinliğinizi, basıncınızı ve rezervuar dinamiklerinizi anladığından emin olun.
Optimum kum yönetimi, birçok kritik operasyonel boşluğu kapatır. Yüksek kârlı üretim oranlarını sürdürürken pahalı varlık bütünlüğünüzü korur. Bu iki önceliğin dengelenmesi yüzey tesisinizin başarısını belirler.
Basınçlı kaplarınızı gereğinden az boyutlandırmaktan kaçındığınız gibi, ağ boyutlarınızı da aşırı belirtmekten kaçınmalısınız. Deneysel verilerin nihai mühendislik kararlarınızı yönlendirmesine izin verin. İyi planlama aşamasının başlarında özel filtreleme mühendislerine danışın. Faz dinamiğiniz aşırı karmaşık görünüyorsa gelişmiş hesaplamalı akışkanlar dinamiği (CFD) modellerini çalıştırın. Tam ölçekli, çok kuyulu tedarik taahhüdünde bulunmadan önce kısa vadeli pilot test uygulamayı düşünün.
C: Kumdan arındırma sistemi, daha ağır katıları sıvı akışından döndürmek için merkezkaç kuvveti kullanır. Yüksek hacimleri ve ciddi yavaşlamaları iyi bir şekilde yönetir. Geleneksel bir mekanik filtre, parçacıkları yakalamak için fiziksel bir tel örgü kullanır. Mekanik filtreler mikron seviyesinde hassas yakalama sağlar ancak sık sık manuel temizlik gerektirir. Desander"lar biriken kumu hızlı bir şekilde üfler.
C: Ürettiğiniz formasyon kumunun elek analizine güveniyorsunuz. Mühendisler baskın parçacık boyutunu bulmak için çekirdek numunelerini değerlendirir. Günlük üretim akışını engellemeden bu yıkıcı parçacıkları durduran bir elek ağını seçersiniz. Mikron boyutunu tahmin etmek hızlı tıkanmaya neden olur.
C: Evet. Kötü boyutlu filtreler büyük basınç dalgalanmalarına neden olur. Bu basınç düşüşleri, doğru akış testi verilerini tamamen bozar. Uygun şekilde derecelendirilmiş bypass döngülerini ve çift potlu sistemleri kullanmalısınız. Bu, istikrarlı akış dinamikleri sağlar ve ayırıcıya son derece doğru, kararlı test okumaları sağlar.
C: API 6A en kritik standarttır. Kuyu başı ve ağaç ekipmanı için metalurjik gereklilikleri ve basınç testlerini yönetir. ASME Bölüm VIII, basınçlı kap gövdesinin kendisinin güvenli bir şekilde yapılmasını zorunlu kılar. Ekşi gaz ortamlarındaki operasyonlar da sıkı NACE MR0175 uyumluluğunu gerektirir.
